Hardware

Um genug Strom zur Verfügung zu haben, werden 3 LiPo-Zellen in Serie verwendet. Es stehen damit 11,1V mit 820mAh zur Verfügung = 9,1Wh. Folgende Stromverbraucher sind vorhanden:

• Raspberry Pi: 2,3 W (100%)
• 2m-Sender: 4W (Duty Cycle 70%) = 2,8W
• GPS-Modul: ? mA an 5V = ? W (100%) = ? W
• Peilsender 0,25 W

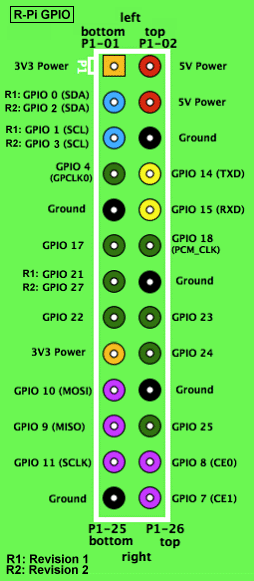

Es wird belegt nach dem Pinout von P1 des Raspberry Pi Rev B.gpios.png. Die GPIOs sich nach eigenen Messungen (12.3.2014) ab dem Bootvorgang als hochohmige Eingänge geschalten.

Zur Erzeugung der FM sollte zuerst ein digitaler GPIO-Ausgang des Raspberry Pi benutzt werden. Dieser Ansatz stellte sich aus zwei Gründen für nicht hinreichend heraus: Die Frequenzauflösung ist relativ grob und damit die Amplitudenauflösung bei so kleinem Hub wie im Amateurfunk schlecht. Andererseits ist das Spektrum durch die angewandten Techniken und die nicht vorhandene Filterung sehr unrein, Störungen auf dem gesamten Band wären nicht vermeidbar.

Das Spektrum bei unmoduliertem Träger: Bild. Aus diesem Grund wird der IQ-Modulator verwendet und der GP0CLK des Raspberry Pi sollte nur noch als LO-Frequenz dienen. Da sich dieser trotzdem nicht als spektral rein genug darstellt, wurde das Konzept erneut verbessert und die Takterzeugung nun von einem SiLabs SI570 durchgeführt, der per I2C an den Raspberry Pi angebunden ist.

Zusätzlich soll das Signal so verstärkt werden, dass eine Aussendung per Koaxialkabel-Antenne ausreichende Feldstärke produziert um es am Boden sicher empfangen zu können. Das soll mit einem Endstufenmodul realisiert werden.

Dazu wurde ein Pegelplan mit Datenblattwerten entwickelt. Dieser stellte sich als unzureichend heraus, weil die Verlustleistung im Endstufenmodul zu hoch war. Er wurde allerdings nie aktualisiert.

Datenblatt Filter

Das verwendete Filter wird vor dem Verstärkermodul eingesetzt und hat folgende technische Daten:

• 272MT-1008A
• Mittenfrequenz:145 MHz
• 3-dB-Bandbreite: 1,2 MHz
• Einfügedämpfung: 8 dB
• Abmessungen 38,5 x 13,4 x 20,6 (LxBxH)

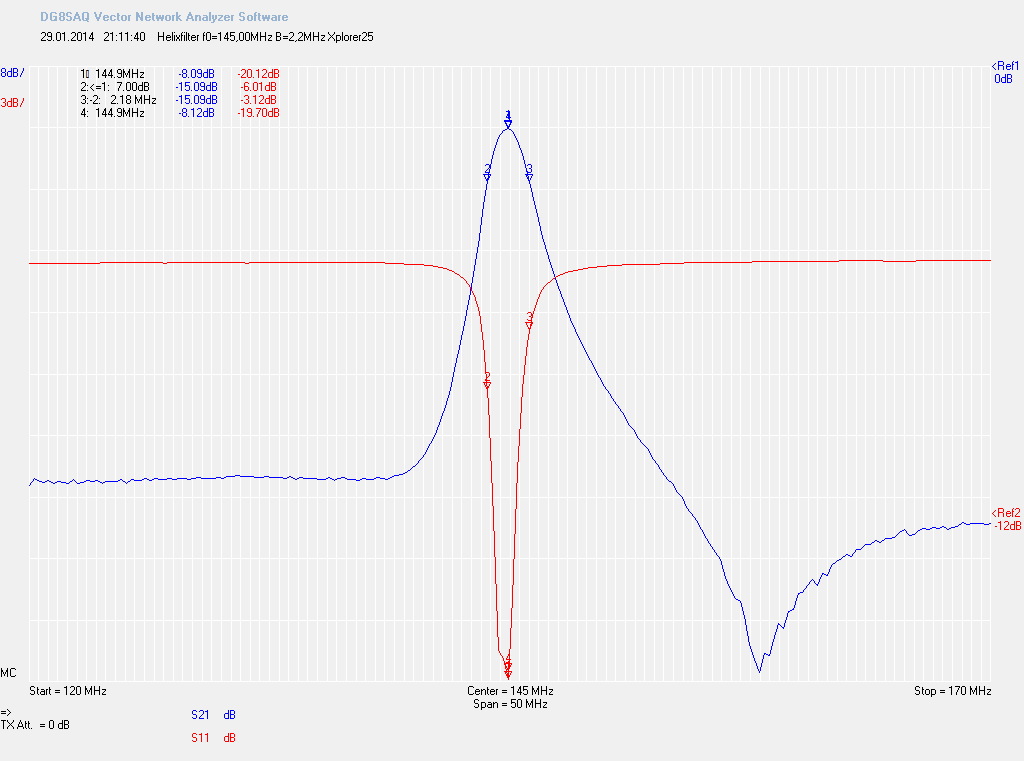

Die Daten aus dem Datenblatt wurden per Messung bestätigt: VNWA-Messung

Hauptbestandteil der HF-Aufbereitung bilden die Erkenntnisse vom Projekt IQ-Modulator. Der SI570 erzeugt die LO-Frequenz im 2m-Bereich. Über eine I²S-Stereosoundkarte am Raspberry Pi werden IQ-Basisbandsignale wiedergegeben. Die rechteckförmige LO-Frequenz durchläuft ein Filter, um die ungeradzahligen Oberwellen auszufiltern. Weil die Soundkarte mit einer Samplerate von 192kHz arbeiten kann, können die FM-Signale um die LO-Frequenz +-96kHz verschoben werden.

Aufgebaut mit einem MAX2614 wurde ein kleiner Vorverstärker für den IQ-Mischer inbetriebgenommen. Dieser erzeugt nach dem IQ-Mischer ein ausreichend starkes Ansteuersignal für das Endstufenmodul.

Das Verstärkermodul wird nach Modulation und Filterung eingesetzt, um eine HF-Leistung von etwa 1 Watt zu erzeugen. Aus den Ergebnissen der berechneten Freiraumdämpfung dürften damit auch am Boden hohe Empfangsfeldstärken zu erwarten sein.

Datenblatt Verstärkermodul

Die Ansteuerung mit 3,5V Gatespannung war ineffizient: Der Ruhestrom ist viel zu hoch. Es wurde umdimensioniert, sodass bei 2,7V mit 20mW Input etwa 1W Output Power verfügbar sind. Weder der Vorverstärker noch die Endstufe verschlechtern das Nebenaussendeverhalten (←40dBC).
Abschlussabgleich: Mit IQ-Mischer, LNA, u. 2m-Filter wird bei Ug = 2,77V und Ud = 10,6V ca. 1W Ausgangsleistung erreicht.

PA-Modul und Vorverstärker funktionieren entsprechend ihrer Datenblattwerte.

Als Sendeantenne soll eine Koaxialantenne verwendet werden. In der Literatur findet man zahlreiche Hinweise, hier ein Link mit Dimensionierungsabmessungen. Hier geht es zum bebilderten Bauvorgang.

Das Testbild aus 50cm Entfernung ist hier zu sehen. Die verwendete Raspberry Pi Kamera zeigte sich leider sehr empfindlich gegenüber HF-Einstrahlung (was nicht weiter verwunderlich ist), und wegen Implementierungsfehlern der Kamera-Software auf dem Raspberry Pi zum Absturz des Kamerasystems führen kann.

Ebene 1:

Ebene 3:

Der Peilsender wurde von Winni, DL2AWT entwickelt und aufgebaut.

• Sendefrequenz : 430,780 MHz
• Modulation : F3E
• Kennung : Mike Oskar
• Sendeleistung : 5 mW +- 5%
• Betriebsspannung : 11,1V
• Stromaufnahme : 25mA

Die Peilsenderplatine wird in einer isolierenden Tasche zwischen Ebene1 und Ebene2 untergebracht. Die Tasche wurde aus beschichteter Metallfolie gebaut.

Messung Raspberry Pi in GTEM-Zelle
